Ethernet II en Wireshark.

Hoy os voy a enseñar como desgranar un paquete Ethernet II, para ello necesitamos 3 maquinas virtuales, en una de ellas necesitremos el programa WIRESHARK.

PRIMER PASO
encendemos las maquinas virtuales, una vez encendidas abrimos el programa Wireshark en una de ellas este programa lo utilizaremos para hacer la captura del paquete Ethernet II.

SEGUNDO PASO
una vez realizado todo lo anterior tenemos que configurar las interfaces de red de las maquinas para que se puedan ver entre ellas, echo esto nos disponemos a mandar un ping de una maquina a otra.

una vez echo el ping el programa Wireshark nos mostrara lo siguiente:

como podemos observar el programa a detectado el envio de el paquete Ethernet II, ahora vamos a desgranar ese paquete. este paquete cuenta de cuatro partes que estan divididas en emisor del paquete y receptor que las explicare ahora:

Emisor

Parte 1

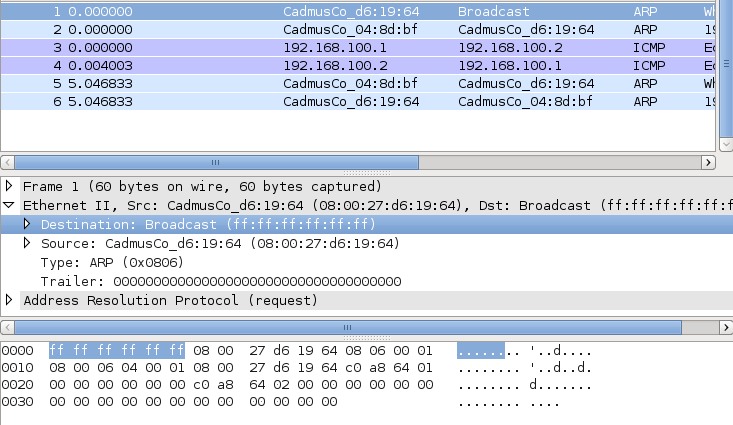

En esta primera parte podemos observar a quien se va dirigir este paquete por ejemplo en el Wireshark nos aparece en destination : Broadcast que significa esto? esto significa que no save la dirección MAC del destinatario solo save la ip y por eso este paquete se enviara a todos los elementos conectados en esta red.

Parte 2

en esta segunda parte es la dirreción mac del emisor podemos comprobar si realmente es la dirreción MAC  poniendo esto en el simbolo de sistema ifconfig -a en Linux y ipconfig /all en Windons.

Parte 3

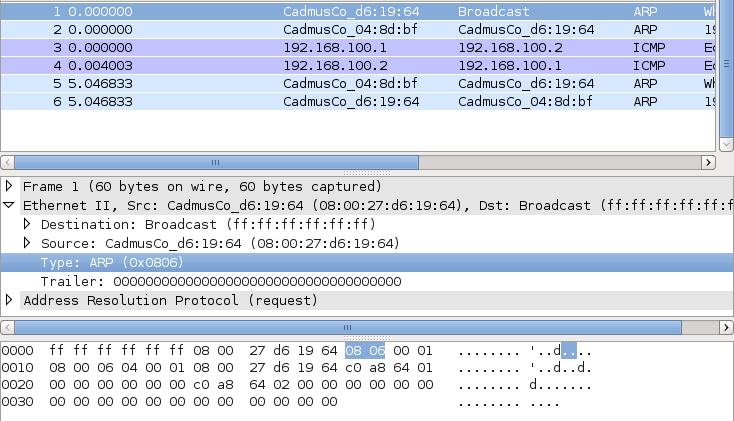

 en esta parte nos indica de que tipo de trama se trata en  este caso es ARP (0x0806)  que como vemos es lo que nos aparece.

Parte 4

 y por ultimo tenemos el trailer que se utiliza para rellenar el paquete ya que no pueden ser menor de 64 Bytes.


 Receptor:


Parte 1

 En esta primera parte del receptor podemos observar que el desgranado es igual al del emisor solo que en este caso savemos a que dirección MAC vamos a enviar el paquete.

Parte 2

 en esta parte nos muestra la dirección MAC del recptor.

Parte 3


en esta parte nos indica de que tipo de trama se trata en  este caso es ARP (0x0806)  que como vemos es lo que nos aparece.

 Parte 4

y por ultimo tenemos el trailer que se utiliza para rellenar el paquete ya que no pueden ser menor de 64 Bytes.

ARP en Packet Tracer.

Aqui os dejo un videotutorial de como utilizar los paquetes ARP, dejo un link por tener problemas a la hora de subir un video aki.


espero que os guste:
